气动齿式离合器通过齿与齿之间的连接,体积小,但可以传递的较大的传动扭矩,传递中扭矩保存好;连接和分离快速,动作灵敏,一体化结构,安装简单方便。BTC型离合器的主要原理与特点就是:需低速连接,但可高速运转!齿形离合器应用灵活,适用于橡胶轮胎,输送机等低速用,自动化设备,食品灌装机械、包装印刷等。

技术参数

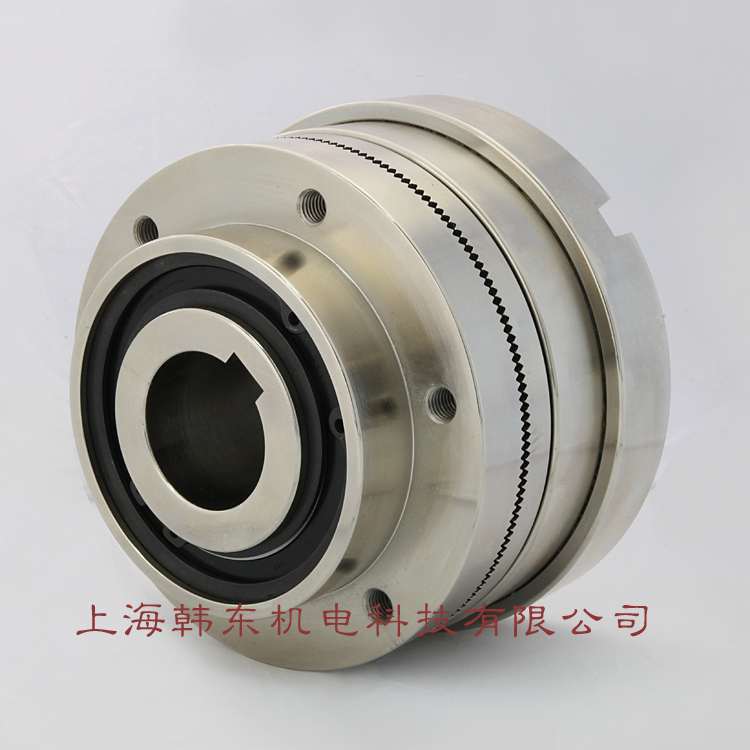

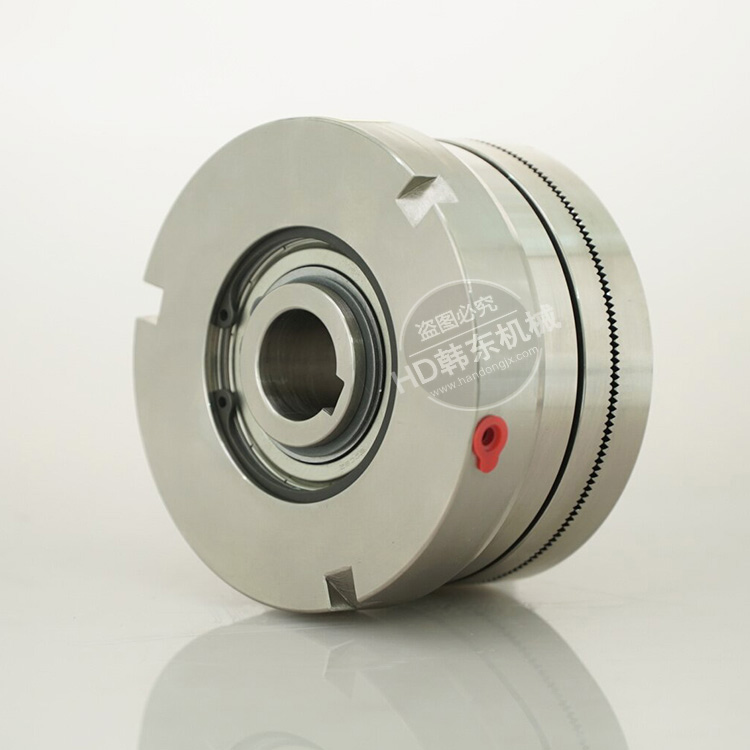

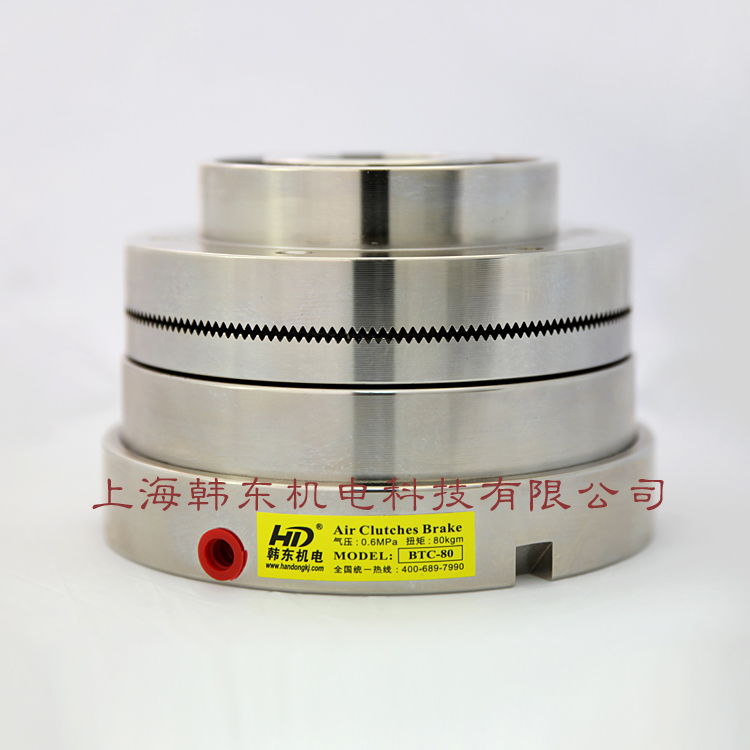

产品名称:气动齿式离合器BTC型
产品类别:气动离合器
品牌:韩东(HD)
产品型号:BTC-10,BTC-20,BTC-40,BTC-60,BTC-80,BTC-120及更大尺寸(可定制尺寸)
轴径范围:20-120mm(可定制轴径)
转速范围:500-2300r/min
产品特征描述

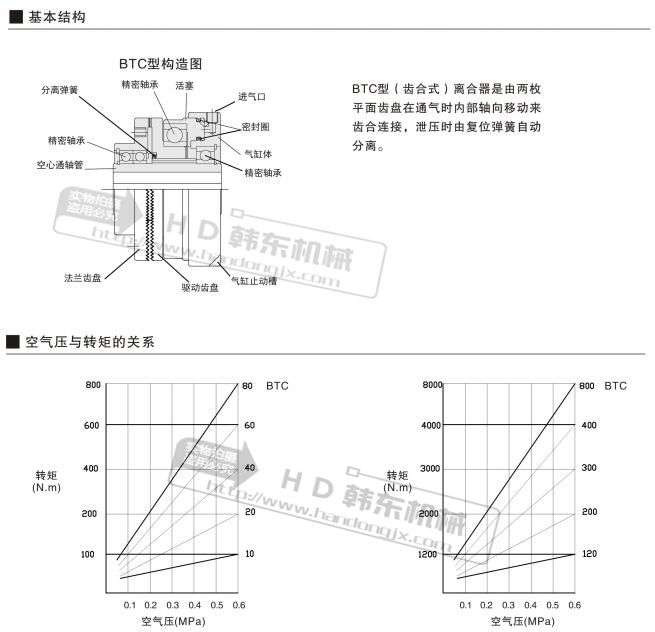

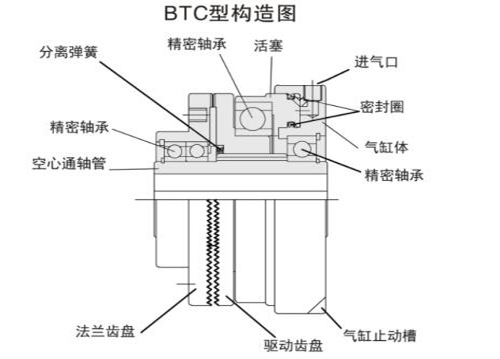

1. BTC型(齿合式)离合器是由两枚平面齿盘在通气时 内部轴向移动来齿合连接,泄压时由复位弹簧自动分离
2. BTC型齿合式气动离合器为齿合齿的连接传达动力,外形小但额传达大扭矩,可在狭小空间使用

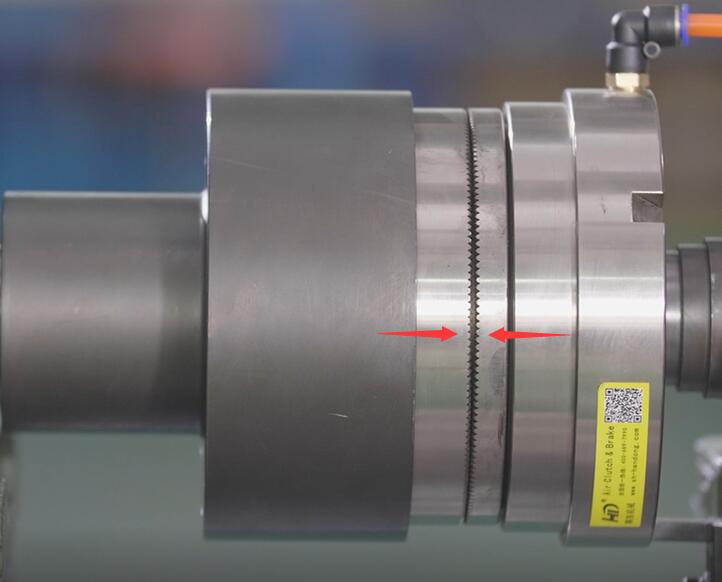

3. 齿与齿的连接,体积小
4. 一体化结构安装简单,不用担心齿合同轴度。
5. 需低速连接,但可高速运行转。
产品使用说明
1. 气缸的牵连回转
气缸和活塞部分由于轴承的作用发生的牵连回转,用3个45度的槽或Z-M的螺纹来固定或止动。但要止动适当,不能因外界过盈力量使气缸偏、斜而工作不正常。
2. 往轴上安装时注意
往轴上安装离合器时,尽可能使用专用工具对空心轴管加压,切勿冲击气缸或其他易损部位。

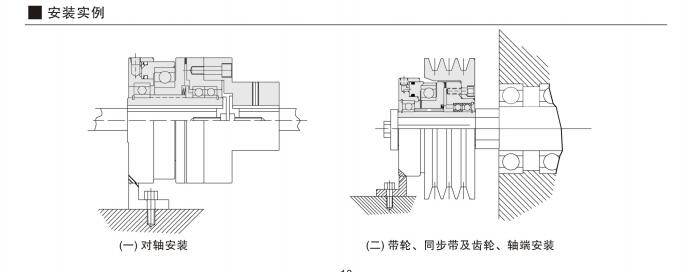

3. 带轮、齿轮的轴端安装
带轮或齿轮的径向受力中心尽量对齐法兰内部两组轴承的轴承中心,过分偏置会影响产品的使用寿命。
4. 轴承相关
一般都采用的密封轴承,免维护,少数部分需根据使用环境的关系,通常1至6个月适当补充润滑脂来维护。
5. 避免超负荷运转
产品选型时尽量采用转矩1.5倍至2倍的安全系数,过载使用会造成齿面的损坏或降低使用寿命。

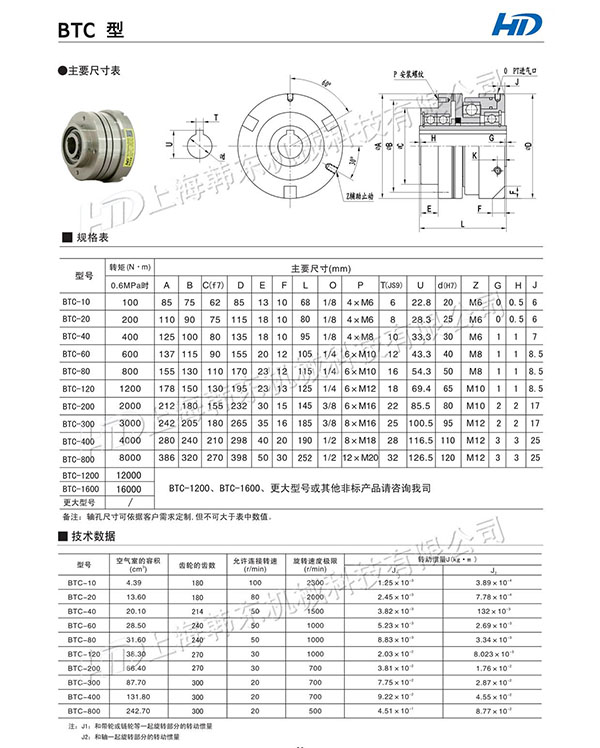

气动齿式离合器技术参数:
品牌:韩东(HD)
型号:BTC
扭矩:400N.M
重量:3-38(kg)
气压:0.1bar-6bar
空气室的容积(cm3):20.10
齿轮的齿数:214
允许连接转速:50r/min
旋转速度极限:1500r/min
气动齿式离合器主要选择型号:BTC-10,BTC-20,BTC-40,BTC-60,BTC-80,BTC-120(可定制尺寸)
